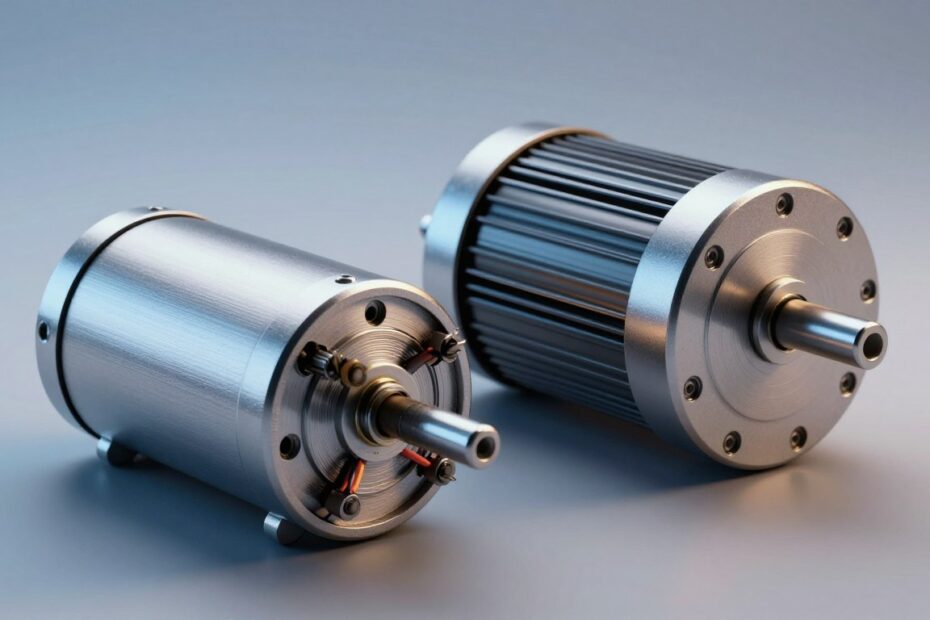

Silnik szczotkowy czy bezszczotkowy – czym się różnią i który wybrać?

Każdy silnik elektryczny zamienia energię elektryczną na mechaniczną. W praktyce oznacza to powstanie ruchu, który napędza narzędzie, robot lub urządzenie domowe. Różnice w budowie wpływają jednak na trwałość, hałas, koszty oraz komfort pracy.

Na rynku spotykamy konstrukcje szczotkowe bezszczotkowe. Oba rozwiązania zasilają elektronarzędzia, robotykę, automatykę i sprzęt codziennego użytku. Silnik bezszczotkowy zwykle osiąga wydajność większą o 20–30% od klasycznej wersji. Wynika to z mniejszych strat oraz ograniczonego tarcia.

W tym artykule porównujemy silnik szczotkowy i jego nowocześniejszy odpowiednik. Sprawdzamy sposób działania, żywotność, moment obrotowy i cenę. Omawiamy także typowe zastosowania oraz warunki, w których dane rozwiązanie sprawdza się najlepiej.

Najlepszy wybór zależy od intensywności pracy, budżetu, poziomu hałasu i oczekiwanej trwałości. Poznanie tych kryteriów ułatwia zakup sprzętu dopasowanego do realnych potrzeb.

Najważniejsze informacje

• Podstawową funkcją napędu jest zamiana energii elektrycznej na mechaniczną.
• Oba typy konstrukcji występują w narzędziach, robotyce i automatyce.
• Wersja bezszczotkowa zapewnia zwykle o 20–30% większą wydajność.
• Budowa wpływa na hałas, trwałość oraz koszty eksploatacji.
• Wybór warto dopasować do intensywności pracy i wymaganego momentu.
• Budżet oraz oczekiwana żywotność urządzenia także mają znaczenie.

Silnik szczotkowy czy bezszczotkowy – najważniejsze różnice

Pierwszy silnik komutatorowy powstał już w 1834 roku. Konstrukcje BLDC pojawiły się znacznie później i wykorzystują sterowanie elektroniczne. To podstawowa różnica między starszą a nowszą technologią napędu.

Silnik szczotkowy korzysta z mechanicznego komutatora oraz grafitowych szczotek. Elementy te przekazują prąd do uzwojeń, lecz z czasem się zużywają. Silnik bezszczotkowy steruje cewkami za pomocą elektroniki, dlatego pracuje ciszej i wymaga mniej konserwacji.

Obie konstrukcje zapewniają dobry moment obrotowy, lecz różnią się zakresem prędkości, hałasem i trwałością. Wydajność wersji BLDC bywa o 20–30% większa. Niższa cena prostszego napędu nadal ma znaczenie przy sporadycznej pracy.

W praktyce wybór zależy od obciążenia i budżetu. Silniki szczotkowe sprawdzą się w prostych narzędziach, z kolei silniki bezszczotkowe lepiej pasują do intensywnej pracy.

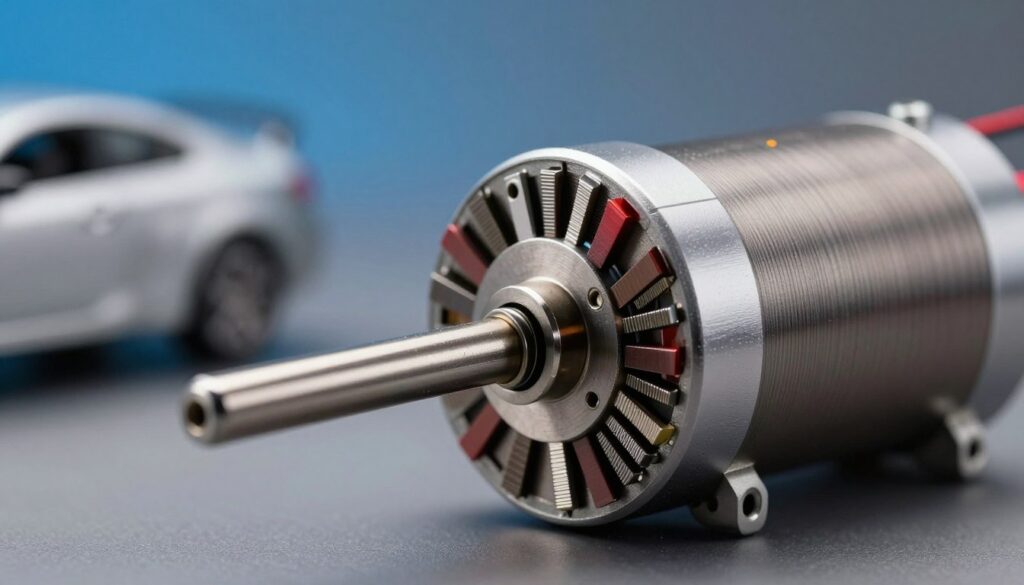

Jak działa silnik szczotkowy?

Silnik szczotkowy, nazywany także komutatorowym, wykorzystuje grafitowe szczotki do przekazywania prądu na obracający się komutator. W ten sposób energia zasila uzwojenia wirnika, a pole magnetyczne wprawia go w ruch. Taki silnik może pracować zarówno z prądem stałym, jak i z prądem zmiennym.

Budowa silnika obejmuje wirnik, magnesy, komutator oraz szczotki. Komutator odwraca kierunek prądu dwa razy na cykl. Dzięki temu wirnik utrzymuje obrót w jedną stronę, zamiast zatrzymywać się po każdym półobrocie. To prosta zasada działania, lecz zapewnia wysoki moment przy niskiej prędkości obrotowej.

Tarcie grafitowych elementów o komutator stopniowo zużywa szczotki oraz inne części. Przy dużym obciążeniu pojawia się też iskrzenie. Dlatego kontrola szczotek ma znaczenie dla bezpieczeństwa i trwałości.

• Wymiana szczotek przywraca prawidłowe parametry pracy.
• Silniki tego typu dobrze znoszą krótkie, intensywne obciążenia.
• Największe różnice dotyczą hałasu, obsługi oraz trwałości silników.

Regularny serwis ogranicza skutki zużycia i pomaga utrzymać sprawność napędu. Drugim elementem eksploatacyjnym są szczotki, które przy ciągłej pracy wymagają okresowej wymiany.

Jak działa silnik bezszczotkowy BLDC?

Skrót BLDC pochodzi od angielskiego Brushless Direct-Current i oznacza bezszczotkowy napęd prądu stałego. W jego wnętrzu znajdują się stojan z cewkami oraz wirnik z magnesami trwałymi. Ich pola magnetyczne tworzą moment i wywołują ruch obrotowy.

Położenie wirnika rozpoznaje specjalny czujnik. Na tej podstawie sterownik zasila kolejne cewki, uruchamiając je jedna po drugiej. Elektronika przejmuje więc zadanie, które w starszych konstrukcjach wykonywał komutator. Z tego powodu silnik bezszczotkowy nie ma szczotek ani komutatora.

Brak szczotek ogranicza tarcie, iskrzenie i zużycie części. Dzięki temu silnik pracuje ciszej oraz może osiągać wysoką moc. Elektroniczne sterowanie ułatwia także regulację prędkości, kierunku obrotów i momentu obrotowego przy zmiennym obciążeniu.

• Stojan wytwarza zmienne pole magnetyczne.
• Wirnik z magnesami reaguje na kolejne impulsy.
• Kontroler dopasowuje przepływ energii do obciążenia.

Silniki BLDC wymagają odpowiedniego kontrolera. Bez niego prawidłowa praca układu nie jest możliwa. To jedna z kluczowych różnic między tym rozwiązaniem a prostszymi napędami.

Zalety i ograniczenia silnika szczotkowego

Niska cena pozostaje jedną z głównych zalet tego rozwiązania. Prosta budowa obniża koszty produkcji, montażu oraz napraw. Dzięki temu urządzenie z takim napędem jest dobrym wyborem przy ograniczonym budżecie i okazjonalnej pracy.

Przy niskim napięciu silnik zapewnia duży moment obrotowy przy małej prędkości. Sprawdza się więc w prostych zabawkach, mechanizmach oraz wybranych narzędziach. Regulacja obrotów może odbywać się przez zmianę napięcia zasilającego, bez dodatkowego sterownika.

• Łatwa wymiana szczotek upraszcza serwis.
• Komutator pozwala szybko zmieniać kierunek przepływu prądu.
• Konstrukcję można czasem przebudować, aby wydłużyć jej trwałość.

Ograniczeniem pozostaje tarcie. Szczotki i komutatora zużywają się podczas pracy, co może powodować iskrzenie, hałas oraz straty cieplne. Regularna kontrola tych części pomaga utrzymać sprawność. Przy intensywnym użyciu silniki szczotkowe mają niższą efektywność niż nowoczesne napędy.

Zalety i ograniczenia silnika bezszczotkowego

Nowoczesny napęd BLDC łączy niską masę z wysokim momentem rozruchowym. Brak szczotek i komutatora ogranicza zużycie części. W efekcie urządzenie działa dłużej i wymaga rzadszej konserwacji.

Silnik bezszczotkowy osiąga wydajność większą o około 20–30% od silników szczotkowych. Elektroniczne sterowanie pozwala dokładnie ustawić prędkość, kierunek oraz zakres obrotów. Takie cechy wspierają płynną pracę elektronarzędzi i maszyn.

Wysoka trwałość ma największe znaczenie podczas regularnej, intensywnej pracy.

Do wad należy wyższy koszt zakupu. Potrzebny jest także właściwy kontroler, a naprawa elektroniki bywa trudniejsza. Silnik bezszczotkowy może źle znosić wilgoć oraz wysokie temperatury, dlatego obudowa powinna zapewniać dobrą ochronę.

• Silniki bezszczotkowe oferują dużą moc przy niskiej masie.
• Brak szczotek zmniejsza hałas oraz straty energii.
• Silniki szczotkowe nadal wygrywają prostotą i niższą ceną.

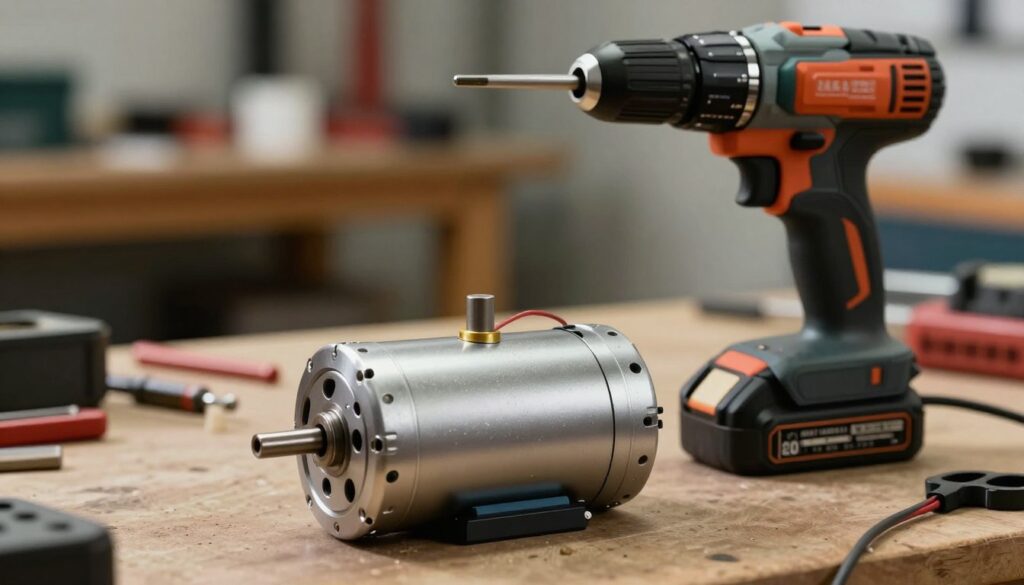

Silnik szczotkowy i bezszczotkowy w elektronarzędziach i innych zastosowaniach

Rodzaj napędu mocno wpływa na komfort pracy, trwałość oraz koszt urządzenia. Wiertarki, wkrętarki, młotowiertarki i szlifierki występują w obu wersjach.

Silnik szczotkowy dobrze sprawdza się przy okazjonalnych pracach domowych. Wkrętarka z takim napędem kosztuje mniej, a wymiana szczotek nie wymaga skomplikowanego serwisu. Modele BLDC lepiej znoszą długie obciążenie, oferują precyzyjną regulację prędkości i wysoki moment obrotowy.

Oferta Mixtools.pl obejmuje wiertarki, wkrętarki, szlifierki oraz piły z napędem BLDC. Ultra Robotics dostarcza rozwiązania dla robotyki, automatyki, intralogistyki i przemysłu. Takie układy wspierają dokładne sterowanie prądu oraz obrotów.

Dobry wybór zależy od częstotliwości pracy, obciążenia i oczekiwanej trwałości.

Silniki bezszczotkowe znajdują zastosowanie w dronach, pojazdach elektrycznych, robotach, pompach infuzyjnych, respiratorach i systemach HVAC. Silniki szczotkowe pozostają praktyczne w zabawkach, AGD oraz prostych mechanizmach.

Jak wybrać odpowiedni silnik do swoich potrzeb?

Przed zakupem warto określić zakres pracy, obciążenie oraz oczekiwany moment obrotowy. Znaczenie mają także prędkość, warunki otoczenia, dostępność części i planowane zastosowania. Taki wybór ułatwia dopasowanie napędu do urządzenia.

Do okazjonalnych prac domowych zwykle wystarczy silnik szczotkowy. Jego zalety to niska cena, prosta obsługa i łatwy serwis. Wymiana szczotek nie wymaga skomplikowanych narzędzi, a koszty zakupu pozostają niewielkie.

Przy codziennym użyciu lepiej sprawdzi się silnik bezszczotkowy. Brak szczotek zmniejsza konserwację, poprawia wydajność i ogranicza straty energii. Takie rozwiązanie wspiera także cichą pracę oraz precyzyjną regulację.

• Silniki szczotkowe pasują do prostych zastosowań i małego budżetu.
• Silniki bezszczotkowe lepiej znoszą długie obciążenie.
• Przy zakupie porównaj cenę, trwałość i koszty eksploatacji.

Najlepszy wybór wynika z bilansu potrzeb, a nie z samej mocy.
